Upevnenie Button-fix Typ DROP-DOWN

NÁVOD (SK).pdf

Určené pre stropné panely, šikmé plochy a extra pevné uchytenie. Funguje na princípe nasunutia (Slide/Drop), nie nacvaknutia. Zabraňuje náhodnému uvoľneniu panelu.

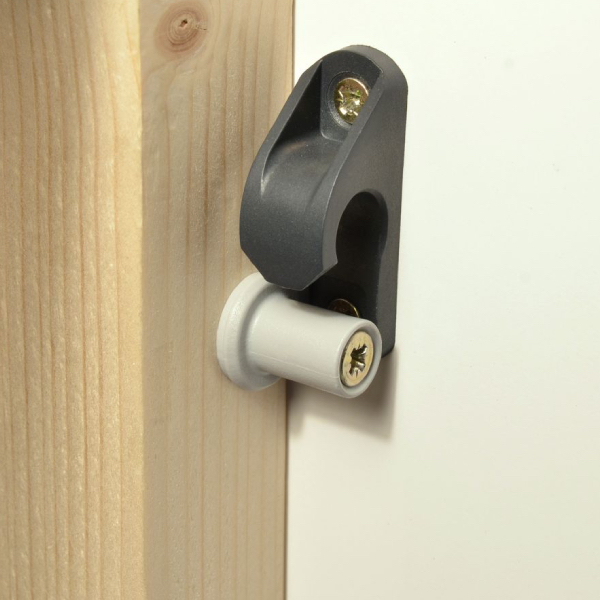

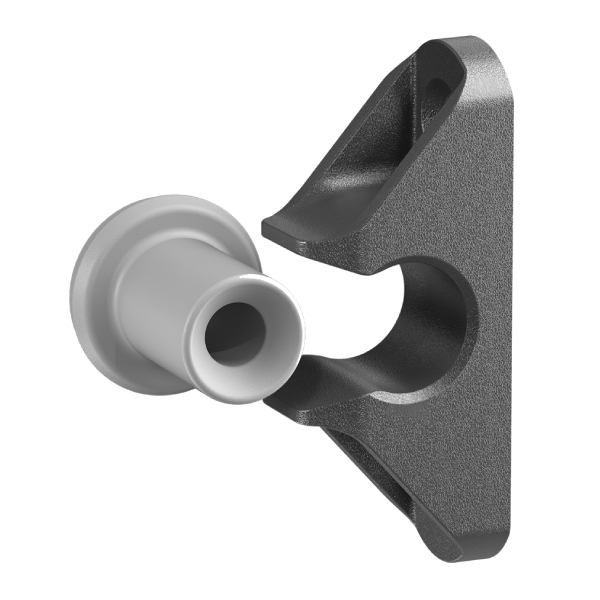

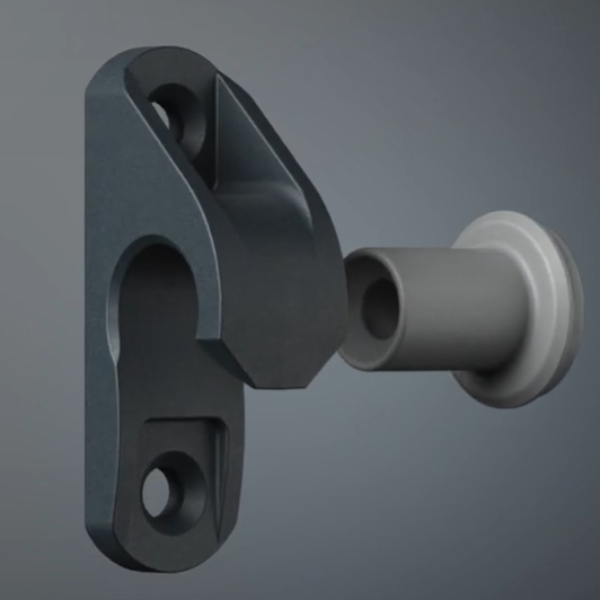

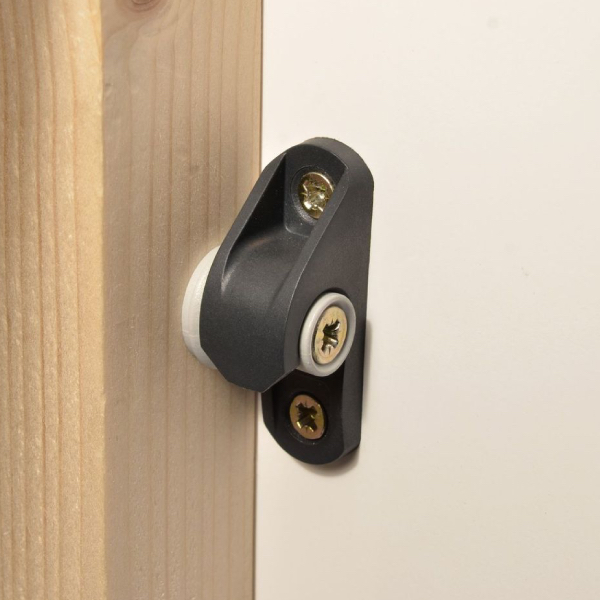

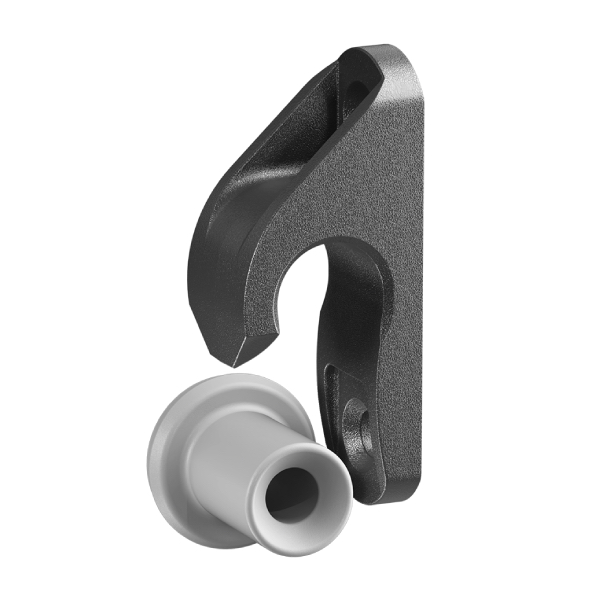

Tento variant "Drop-down" vyzerá rozmerovo rovnako ako bežný Type 2 COMPACT, ale má zásadne odlišnú funkciu. Panel sa nepripája tlakom, ale nasunutím a poklesom (zavesením).

Je to hybrid, ktorý kombinuje kompaktné rozmery Type 2 (pre tenké materiály) s bezpečnosťou Type 1 (gravitačné zaistenie).

Kedy zvoliť túto „Drop-down“ verziu a nie „Push-on“:

1. Stropné panely: Toto je jediná verzia Type 2, ktorá je bezpečná pre stropy. Gravitácia a posun spoja zabránia tomu, aby panel spadol dole (nacvakávacia verzia by sa mohla pri vibráciách alebo váhe panelu uvoľniť).

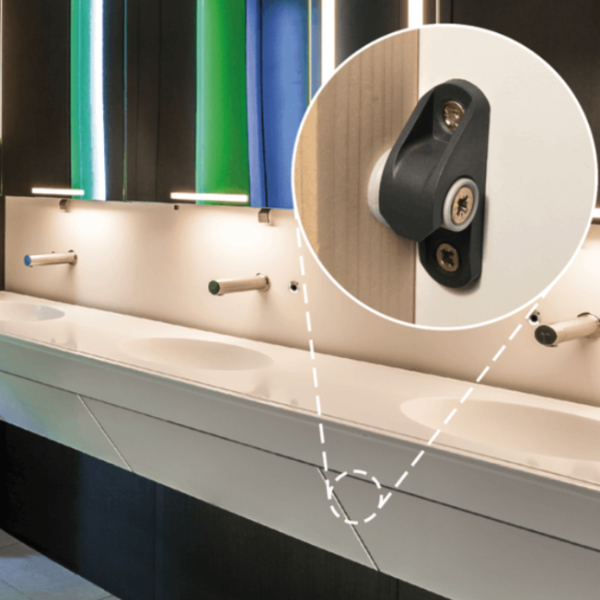

2. Verejné priestory: Ak hrozí, že by niekto cudzí mohol panel „strhnúť“, táto verzia tomu zabráni. Panel treba nadvihnúť, aby sa uvoľnil.

3. Vibrujúce prostredie: Spoje sa neuvoľnia ani pri otrasoch (napr. karavany, lode, reproduktory).

Technické obmedzenie (Kritické pre montáž): Na rozdiel od nacvakávacej verzie, tu musíte mať priestor na manipuláciu (cca 10-15 mm). Panel musíte priložiť, posunúť a spustiť dole. Ak je panel v tesnom výklenku, kde ním nemôžete hýbať, tento spoj nepoužívajte (použite Push-on).

Vlastnosti:

• Mechanizmus: Slide & Drop (Zasunúť a spustiť).

• Bezpečnosť: Panel sa nedá odtrhnúť ťahom k sebe.

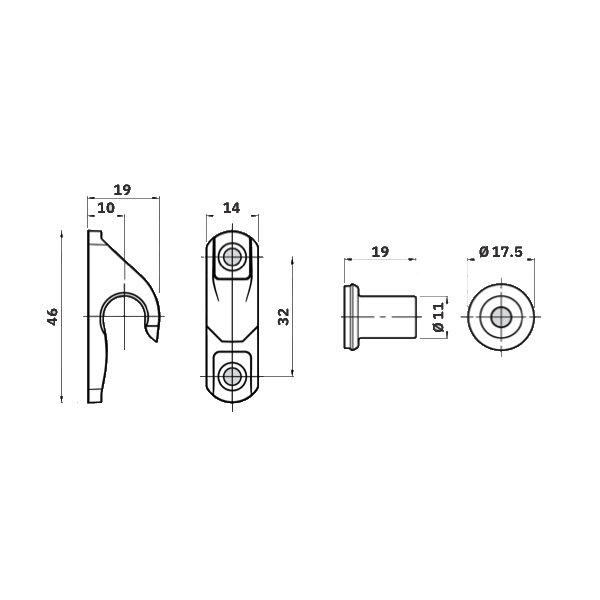

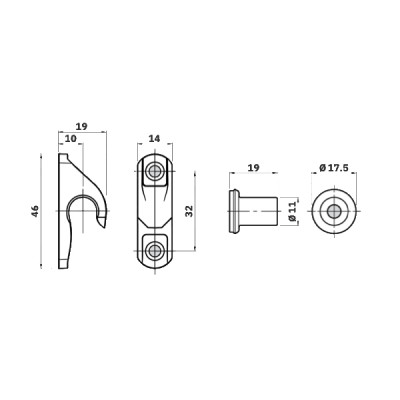

• Materiál: Kompatibilný s materiálmi od hrúbky 10 mm.

• Použitie: Stropy, steny, šikmé podhľady.

• Nosnosť: So 4 upevneneniami = 120kg, Nosnosť na strop so 4 upevneniami = 20kg
